Vediamo oggi un' applicazione molto particolare per un avvitatore dinamometrico, l' avvitamento concentrico di ghiere basato su un sistema di reazione davvero speciale.
Settore: Costruttore di motori marini
Dimensioni Azienda: Grande
Attrezzature Coinvolte: Avvitatore Dinamometrico Pneumatico
La coppia elevata e la difficoltà ad applicarla
Il problema dell' avvitamento in coppia di grosse ghiere è molto diffuso, perchè oltre alle alte coppie esiste anche un problema operativi, infatti non è possibile utilizzare le strumentazioni nella loro configurazione standard ma è necessario studiare un sistema per applicare con precisione la torsione nei punti desiderati.
La soluzione

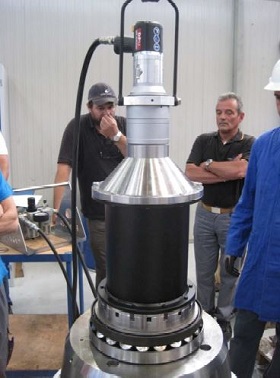

Il sistema prevede l’utilizzo del TorqueRunner pneumatico in modalità coassiale ossia facendo lavorare la macchina al contrario: il quadro che normalmente gira viene bloccato alla testa dell’albero mediante una flangia; al posto del braccio di reazione viene montata una bussola che si ancora alla ghiera da avvitare. Quando si avvita, il quadro rimane fermo e gira tutta la bussola esterna. In questo modo la reazione avviene direttamente sull’albero. Tutto il sistema a valle dell' avvitatore è stato studiato appositamente per questa applicazione.
In questo caso specifico l' azienda ha preferito optare per un avvitatore dinamometrico pneumatico DPM65 con range di coppia di 300 - 6.500 N.m, non è da escludere però l' utilizzo di un avvitatore dinamometrico elettrico, anchesso in grado di svolgere le medesime operazioni.
Osservazioni
L' applicazione è ideale per tutte quelle aziende che devono avvitare grosse ghiere con un controllo della coppia, per poter sfruttare questo sistema è però necessario che ci siano dei fori a cui poter bloccare la flangia di reazione.
