Tabella misure cuscinetti a sfera - Serie 6200, 6300 e R

Tempo di lettura: 1 minuto, 20 secondi



Cosa sono i cuscinetti a sfera?

Un cuscinetto a sfere è un tipo di cuscinetto volvente, la sfera è installata tra gli anelli interno ed esterno per ridurre l'attrito rotazionale ed è in grado di supportare carichi radiali e assiali oltre a migliorare anche l'efficienza della trasmissione di potenza meccanica.

I cuscinetti a sfere sono costituiti fondamentalmente da quattro componenti: sfera, anello interno, anello esterno e gabbia o fermo.

Le sfere e gli anelli sono generalmente realizzati in acciaio ad alto tenore di cromo.



Tabella delle dimensioni dei cuscinetti a sfera

I cuscinetti a sfera sono disponibili in diverse dimensioni, misurate in base al diametro interno (ID), al diametro esterno (OD) e alla larghezza (W).

È possibile misurare le dimensioni del cuscinetto utilizzando un calibro a corsoio.

– La dimensione del cuscinetto può essere espressa in millimetri o pollici.
– Ogni combinazione di queste misurazioni (ID, OD e W) è associata a un numero di serie, come la serie 6000.
– Qui riportiamo solo la tabella delle taglie dei cuscinetti a sfere serie 6200, 6300 e R, generalmente le più comuni.

Cuscinetti a sfere serie 6200: cuscinetti a sfere leggeri, dotati di piste profonde e levigate, sono disponibili in configurazioni aperte, sigillate o schermate.

Cuscinetti a sfere serie 6300: cuscinetti a sfere medi, realizzati con un complemento di sfere più grande e piste più pesanti che consentono una maggiore capacità di carico radiale, di spinta e combinato per una data dimensione del foro. Può sopportare carichi d'urto pesanti. Disponibile anche in configurazioni aperte, sigillate o schermate.

Cuscinetti a sfere serie R: cuscinetti a sfere serie in pollici extra leggeri, a una corona, disponibili da 1/8 a 1-1/2 pollici di alesaggio. Anche questa serie può essere suddivisa in configurazioni aperte, sigillate e schermate. Adatto per applicazioni ad alta velocità.





Dimensioni dei cuscinetti a sfere serie 6200

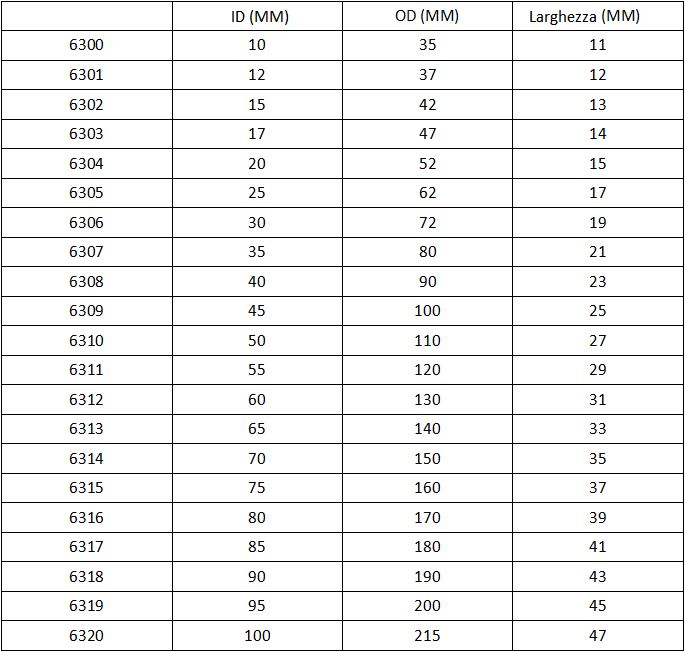

Dimensioni dei cuscinetti a sfere serie 6300

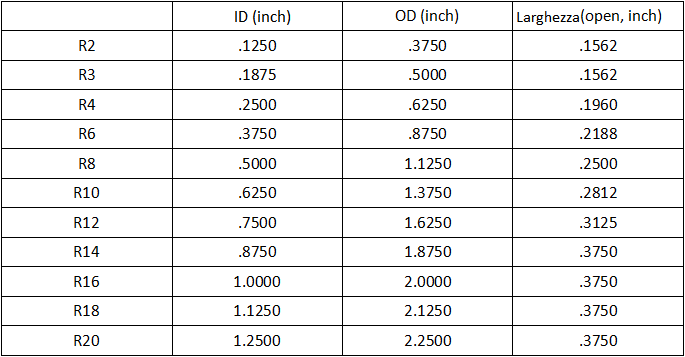

Dimensioni dei cuscinetti a sfere serie R
