Le autorità ferroviarie sono alla costante ricerca di soluzioni per velocizzare la manutenzione e ridurre il rischio di eventi indesiderati, vediamo come gli SmarBolts sono stati valutati e come è stato sviluppato il business plan da parte dello studio di ingegneria che si è occupato di questo importante lavoro.
Settore: Ferroviario
Dimensioni Azienda: Grande
Attrezzature Coinvolte: SmartBolts
Condizioni generali della linea ferroviaria
Temperatura operativa: da 20°C a 50°C
Lunghezza totale della linea: 190 Km
Distanza tra i dadi: 6,3 metri
Dimensione dei dadi: M20
Velocità del treno: 90 KM/h
Frequenza della manutenzione: Ogni 6 mesi
Altre condizioni: I bulloni devono resistere ad almeno 150KNm
Dove vengono utilizzati gli SmartBolt

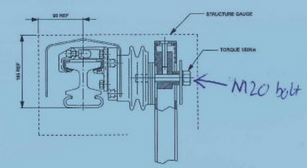

Gli SmartBolt vengono utilizzati sulla linea elettrica che alimenta la motrice, per la precisione sono installati sulle giunzioni che tengono in contatto la parte fissa della linea e la parte mobile permettendo il corretto passaggio di corrente.
Le 3 caratteristiche fondamentali che sono state considerate
Prima della redazione del business plan e poi della scelta di utilizzare questo sistema sulla linea ferroviaria il team ha tenuto in considerazione questi 3 fattori ritenuti fondamentali:
- Gli SmartBolt forniscono un' indicazione visiva e accurata della forza di serraggio richiesta e mantiene nel tempo tale caratteristica.
- La coppia non è più un parametro da considerare ma si andrà a lavorare sul tensionamento. (più precisione)
- SmartBolts è la soluzione chiave per i giunti critici che richiedono integrità e prestazioni superiori. Può anche essere usato come un utile strumento diagnostico retroattivo per aiutare lo sviluppo di nuove procedure manutentive e il miglioramento di quelle in uso.
I benefici che sono stati riscontrati
- Nessuna congettura e tranquillità per l' operatore di aver eseguito un lavoro corretto.
- Vengono presi in considerazione solo i bulloni che indicano un allentamento con conseguente risparmio di tempo.
- I bulloni SmartBolt possono essere svitati e avvitati tutte le volte che si vuolesenza dover preoccuparsi degli attriti che invece influenzerebbero la coppia d serraggio (soprattutto dopo che è passato molto tempo dalla prima installazione).
- Non sono richeste particolari abilità o complicate strumentazione per effettuare l' avvitamento.
- Gli SmartBolt hanno una vita utile garantita di 20+ anni (sottoposti a condizioni e procedure normali). La General Electric li usa da più di 16 anni sulle blindosbarre.
Comparazione dei costi
Scenario: 2,5 min per l' ispezione di ogni SmartBolt in caso di bullone allentato, l' ispezione dura 3 ore, 2 volte all' anno.
| Con bulloni normali | Con SmartBolts | |
| Lunghezza linea | 190 Km | 190 Km |
| Frequenza bulloni | 6,3 m | 6,3 m |
| Numero di bulloni usati | 190x1.000/6,3=31.000 | 190x1.000/6,3=31.000 |
| Frequenza ispezione | ogni 6 mesi | ogni 6 mesi |
| Tempo per ogni bullone | 5 min | 2,5 min |
| Numero bulloni controllati ogni ora | 12 | 24 |
| Bulloni controllati al giorno (3 ore) | 3x12= 36 pezzi | 3x24= 72 pezzi |
| Giorni necessari per ispezzionare la linea | 31.000/36= 861 | 31.000/72= 431 |
| Numero di operatori necessari (22 giorni lavorativi al mese) | 861/22= 39 | 431/22= 20 |
| Salario mensile lordo totale (per operatore 3.600 €) | 140.400 € al mese | 72.000 € al mese |
| Costo per singolo bullone | 3,75 € | 26,25 € |
| Differenza di costo dei bulloni | 26,25-3,75= 22,5 € |
| Differenza di costo dei bulloni (totale) | 22,5x31.000=697.500 € |
| Costo del lavoro risparmiato x ogni ispezione | 140.400-72.000= 68.400 € |
| Costo del lavoro risparmiato annualmente | 2x68.400= 136.800 € |
| Differenza di costo totale | 697.500-136.800= 560.700 € |
| anno 1 | anno 2 | anno 3 | anno 4 | anno 5 | |
| Lavoro risparmiato (€) | 136.800 | 136.800 | 136.800 | 136.800 | 136.800 |
| Costo dei dadi € | 697.500 | -560.700 | -423.900 | -287.100 | -150.300 |
| Netto € | -560.700 | -423.900 | -287.100 | -150.300 | -13.500 |
| anno 6 | anno 7 | anno 8 | anno 9 | anno 10 | |
| Lavoro risparmiato (€) | 136.800 | 136.800 | 136.800 | 136.800 | 136.800 |
| Costo dei dadi € | -13.500 | 0 | 0 | 0 | 0 |
| Netto € | 123.300 | 136.800 | 136.800 | 136.800 | 136.800 |
Totale dopo 10 anni: 670.000 €
Il costo iniziale considerato per l' installazione durante il primo anno è di 560.000 € che può sembrare una cifra alta, Ma si può notare un notevole risparmio di soldi nella manutenzione fino ad arrivare ad un risparmio di 670.000 € dopo 10 anni.
Il break even poin (punto di pareggio) in questo caso avviene dopo 6 anni.
Conclusioni
Sicuramente questo è un caso molto particolare dove ci sono in gioco grosse quantità di denaro, è interessante vedere però come l' azienda che si è occupata dello studio e successivamente del lavoro abbia preso in considerazione molti dati in modo da redarre un business plan sufficentemente dettagliato.
