Sistema di controllo coppia angolo per valvole fino a 500.000 Nm

 Tempo di lettura: 3 minuti, 10 secondi


I test di rotazione valvola sono un aspetto essenziale per l’attestazione di qualità nella produzione di valvole a sfera di grandi dimensioni.



Test di rotazione valvola - Aspetti generali

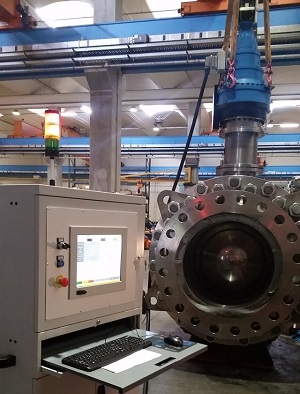

Sistema test coppia valvole a sferaI test di rotazione valvola sono un aspetto essenziale per l’attestazione di qualità nella produzione di valvole a sfera di grande dimensione.
I test possono essere di tipo diretto («Direct» rotazione applicata direttamente sull’albero della sfera) o indiretto («Gear» rotazione applicata al riduttore).
I test prevedono la verifica della coppia necessaria alla rotazione della sfera.
L’esecuzione dei test prevede una misurazione real time della coppia ed eventualmente la rilevazione dell’angolo di rotazione. Le coppie di rotazione in presa diretta possono raggiungere i 500.000 Nm.



TorqueValve Direct - L' innovazione

TorqueValve è un sistema di ultima generazione per il test delle valvole a sfera. Esso permette di effettuare la rotazione della valvola e, tramite trasduttori di coppia e angolo, misurare i valori generati.

Principali caratteristiche:

  • Coppie fino a 500.000 Nm;
  • Rotazione multigiro;
  • Motorizzazione elettrica brushless;
  • Pannello di controllo touchscreen;
  • Accesso remoto;
  • Radiocomando wireless;
  • Versioni OEM o personalizzate su richiesta;



TorqueValve Direct - Software di gestione

Il software di gestione è dotato di controlli parametrici per la massima flessibilità e praticità di utilizzo. Dallo schermo touchscreen è possibile:

• Effettuare la misurazione di coppia e angolo di rotazione
• Ruotare la valvola manualmente
• Eseguire dei test di rotazione automatici (fino a 999 cicli)
• Eseguire una rotazione continua
• Ritornare automaticamente allo zero
• Cambiare velocità di rotazione
• Impostare un limite di coppia massima
• Scarico automatico della coppia di reazione
• Acquisire il codice a barre
• Memorizzare i grafici coppia/angolo Visualizzare a video il grafico coppia/angolo
• Stampare un report con grafico coppia e angolo, codice a barre, data
• Accendere torretta luminosa verde/rossa/gialla
• Connessione ethernet per accesso remoto
• Porta USB per salvataggio dati
• Invio mail al termine del test



TorqueValve Direct - Principali vantaggi

TorqueValve è stato concepito per fornire prestazioni superiori e funzionalità avanzate.

• Fino a 3 volte più veloce rispetto alle soluzioni convenzionali
• Facilità di utilizzo e collegamento grazie all’assenza di tubi aria
• Minore costo di esercizio
• Bassissima rumorosità
• Rotazione continua su 360° (possibilità di operazioni di lappatura)
• Velocità variabile
• Programmazione remota via ethernet
• Visualizzazione grafici
• Praticità operativa grazie al radiocomando
• Industry 4.0 ready



TorqueValve Direct - Modelli disponibili

TorqueValve è disponibile in differenti taglie di coppia per rotazione sull’albero principale:




Modello


Range di Coppia
TQVD 20 2.000 - 20.000 Nm
TQVD 50 5.000 - 50.000 Nm
TQVD 100 10.000 - 100.000 Nm
TQVD 200 20.000 - 200.000 Nm
TQVD 300 30.000 - 300.000 Nm
TQVD 500 50.000 - 500.000 Nm















Download - Documentazione tecnica



Hai domande o curiosità da sottoporci?

Per informazioni tecniche più approfondite o per avere un preventivo gratuito puoi contattarci telefonicamente al numero 388.888.2024, via e-mail all' indirizzo sales@techno-tools.it oppure tramite la chat diretta con un tecnico tramite la LiveChat in basso a destra sul tuo schermo.
